DHCP

O DHCP (Protocolo de Configuração Dinâmica de Host) é amplamente utilizado para atribuir automaticamente endereços IP e outras configurações de rede aos dispositivos, facilitando o gerenciamento dos endereços IP.

As OLTs DS-P7001-01, DS-P7001-04, DS-P7001-08, DS-P7001-16, DS-P8000-X2 suportam três recursos DHCP: Servidor DHCP, Relay DHCP e Relay DHCP L2, que funcionam com portas PON. Neste guia mostraremos como configurar a função DHCP SERVER.

DHCP SERVER

Para configurar o servidor DHCP na OLT é preciso realizar 3 simples passos.

1. Configurar IP e/ou VLAN da interface
2. Habilitar servidor DHCP
3. Criar a Pool de IPs para o servidor DHCP

Configurando IP

Para que o servidor DHCP funcione corretamente, o IP da pool deve estar na mesma faixa de IP da interface L3.

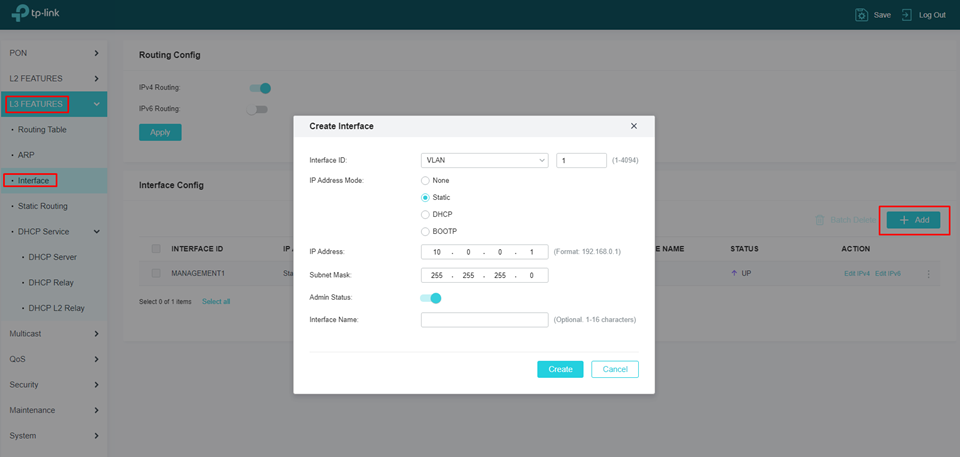

Siga o caminho L3 Features > Interface > Add.

Após clicar em Add, insira os dados conforme sua rede. Por exemplo, você pode usar o IP 10.0.0.1 e VLAN 1. Observação: se você não estiver utilizando uma VLAN específica para sua rede, preencha com VLAN 1.

Ativando DHCP Server

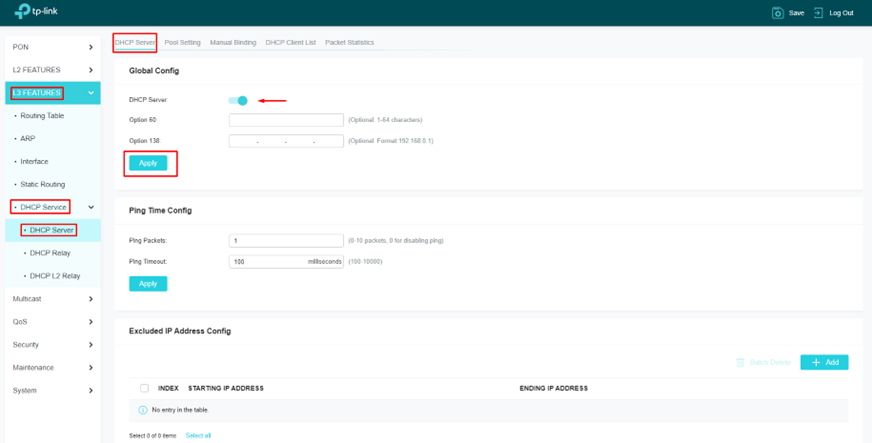

Para ativar o servidor DHCP, navegue até L3 Features > DHCP Service > DHCP Server.

Marque a opção DHCP Server e clique no botão Apply.

Criando Pool de Endereços

Para criar a pool de endereços, navegue até L3 Featuers > DHCP Service > DHCP Server > Pool Setting > Add

Ao clicar em Add, insira as informações conforme sua rede. Neste exemplo, com IPs na faixa 10.0.0.X, preencha a pool com Network Address 10.0.0.0. Complete as demais informações de acordo com suas necessidades. Se precisar adicionar mais de um endereço para Default Gateway, DNS Server ou NetBIOS Server, clique na flecha azul à esquerda.

Excluindo IPs da Pool de endereços

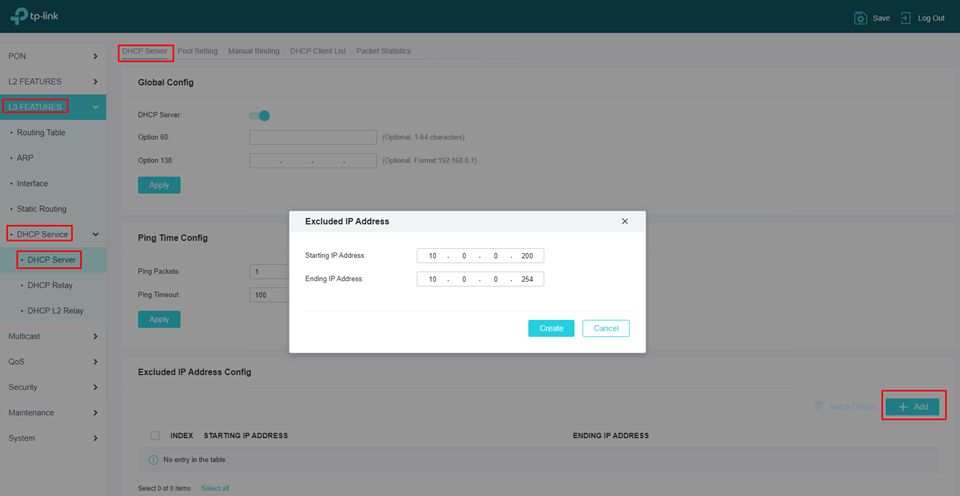

Para excluir algum endereço da pool basta navegar até L3 Features > DHCP Service > DHCP Server > List > Excluded IP Address Config > Add

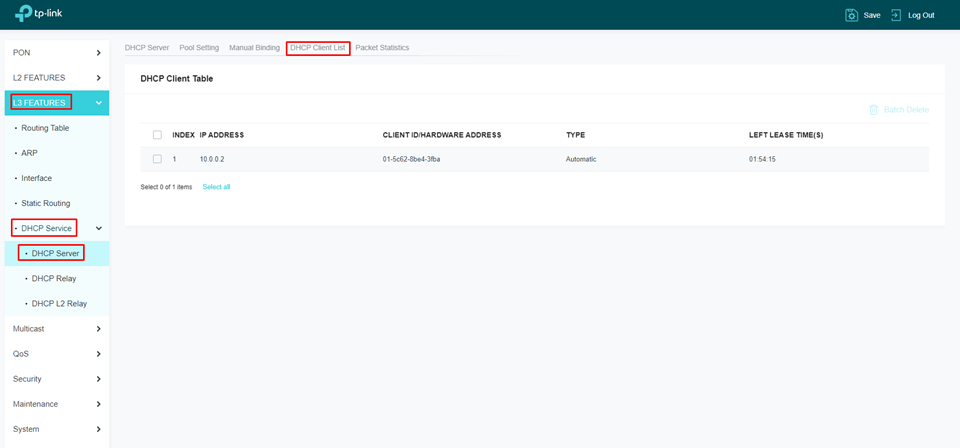

Após realizar todas as configurações e provisionar as ONTS em modo DHCP, basta confirmar as IPs utilizados navengando até L3 Features > DHCP Service > DHCP Server > DHCP Client

Salvar configurações

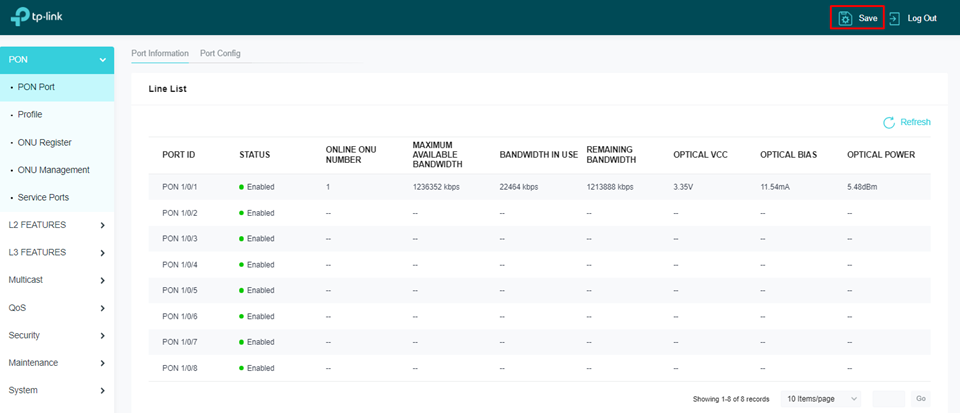

Lembre-se sempre de salvar configurações realizadas clicando no icone Save no canto superior direito.

Qualquer configuração realizada e não salva sera perdida após a reinicialização da OLT.
