如何安裝 Tapo 智慧開關模組 (Tapo S110E)

*注意:

1. 安裝 S110E 之前，請記住您將使用家中的電源。這可能很危險，因此如果您不熟悉基本的電線佈線，請勿嘗試安裝。請聯絡持證電工技師尋求協助。

2. 在本文中，AC 代表交流電，DC 代表直流電



介紹

繼電器模組透過 Wi-Fi 和藍牙連接，根據接線以乾接點或濕接點模式運作。

乾接點

負載電源獨立於 S110E 運行，允許不同的供電電壓。乾接點非常適合控制車庫門和門禁系統等低功耗設備。

濕接點

負載電源由 S110E 供電。兩者共用同一電源。非常適合控制需要共用電源的設備，例如照明燈、智慧插座等。

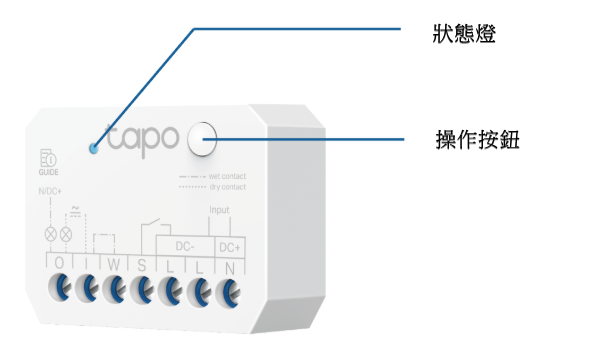

外觀

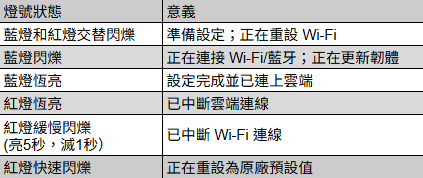

LED 狀態



按鈕說明

為防止觸電，接線後請勿觸摸設備。僅在直流供電時使用設備按鈕。請使用 Tapo APP 設定、配置或重設您的裝置。

• 開啟/關閉設備： 按壓一次
• 重設 Wi-Fi 並保留先前的設定： 按住5秒鐘
• 恢復原廠設定： 按住 10 秒鐘，直到 LED 閃爍紅色，然後放開。



接線

接線影片



開始之前

• 您需要的工具

電筆	十字螺絲起子和一字螺絲起子
剝線鉗	電氣絕綠手套 (建議)

• 了解電線

不同國家的電線顏色代碼有所不同。請參閱當地法規或 了解電線顏色代碼 以了解電線顏色要求。

• 了解開關類型

按鈕開關： 按鈕開關(無段復歸開關)放開後會回到原始位置。無法根據外觀識別其當前狀態。

蹺板開關-翻轉模式： 無論開關位置為何，每次按下都會開啟或關閉負載。

蹺板開關-固定位置模式： 負載跟隨開關位置。只有當搖臂處於「開啟」位置時，負載才會開啟。



如果您仍然無法分辨開關類型，您可以在 Tapo App 上變更開關類型，以嘗試哪一種符合您的需求。.

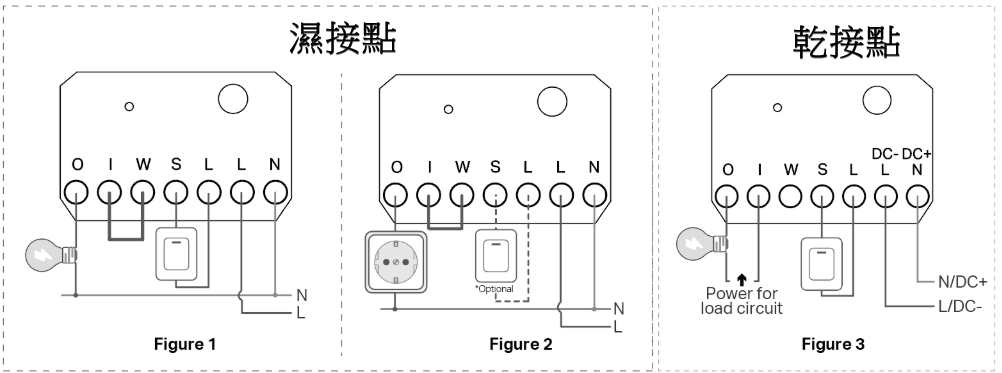

基礎接線圖



接線說明

端子	濕接點 (Figure 1, 2)	乾接點 (Figure 3)
L	對於交流電輸入，連接到火線
N	對於交流電輸入，連接到中性線
DC-	對於直流輸入，連接到負極  確保驗證極性和電壓正確
DC+	對於直流輸入，連接到正極  確保驗證極性和電壓正確
W	使用提供的短線將“I”和“W”端子短接	不應該連接
I	使用提供的短線將“I”和“W”端子短接	連接“O” 並將“I”端子連接至負載電路 負載電源獨立於 S110E 運作
O	連接至負載設備	連接 "O" 並將“I”端子連接至負載電路 負載電源獨立於 S110E 運作
S	連接傳統開關。傳統開關的另一端連接到 L（DC-）端子。開關類型請參閱 了解開關類型 按鈕開關和翹板開關均支援。設定 App 時，請選擇適當的開關類型



注意

剝線長度應在5.5至7毫米之間



透過 Tapo App 設定您的設備

1. 從 App Store 或 Google Play 取得 Tapo App 並登入

2. 打開 Tapo App.

3. 點選 App 中的「 + 」按鈕，然後選擇新增裝置

4. 選擇開關/按鈕 ，然後選擇 Tapo S110E

5. 依需求將接線模式設定為乾接點或濕接點

6.  打開斷路器。 LED 指示燈狀態應為藍色和紅色閃爍

如果 LED 指示燈沒有閃爍藍光和紅光，您可以快速開關外部開關 5 次，以啟用設定模式。如果是蹺板開關，請快速撥動 10 次

7. 依照 APP 說明完成設定



透過 Matter 設定您的設備

由於與第三方應用程式的相容性問題，透過 Matter 添加 S110E 可能會導致某些功能不受支援。詳情請參閱 透過 Matter 新增 S110E 裝置時不支援的功能

1. 在 Tapo APP 中完成以下基本設定

設備設定頁面：工作模式、開關類型

2. 前往「裝置設定」>「Matter 設定代碼」以尋找電子版的 Matter 設定代碼

3. 掃描第三方應用程式上的 Matter 設定代碼

4. 依照應用程式說明完成設定

有關 Matter 的更多信息，請訪問 支援 TP-Link Matter 設備的Q&A



車庫門場景設定範例

步驟 1：檢查車庫門相容性

用鉗子將牆壁按鈕端子短接。如果您的車庫門無法開啟或關閉，則表示您的車庫門開啟器不相容

步驟2：按照下圖連接您的裝置

當開關模組使用交流電供電時，請仔細區分火線和中性線。請注意，反轉插頭插入方向可能會導致火線和中性線接反

當開關模組採用直流供電時，變壓器電壓至少要為 24V

步驟 3：打開您的裝置並透過 Tapo App 進行設定

工作模式需要設定為乾接點，觸發方式需設定為脈衝模式

(選項) 步驟 4：安裝 T110 感測器

建議將您的開關模組與 T110 接觸感測器一起使用來偵測車庫門狀態

需要 Tapo 智慧網關。 請確保您的 Tapo 智慧網關 韌體已更新至最新版本，並透過 Tapo App 成功設定

(選項) 步驟 5：設定 PIN 碼（語音控制安全碼）

您可以前往設備設定 > 語音控制安全碼在第三方應用中設定 PIN 碼

設定 PIN 碼後，第三方語音服務將需要安全碼才能控制裝置。建議用於高安全性設備（例如車庫門）



Matter 問題排查

透過 Matter 增加 S110E 設備時不支援的功能

特性	Tapo 的支援	Matter 支援
		Alexa	Google Home	Apple Home	SmartThings	Home Assistant
排程/ 計時器	√	×	×	×	×	×
外出模式*	√	×	×	×	×	×
設備類型變更（第三方） §	/	√	√	√	×	√
更換 Wi-Fi	√	×	×	×	×	×
改變工作模式	√	×	×	×	×	×
設定開關類型	√	×	×	×	×	×
LED  關閉控制	√	×	×	×	×	×
斷電後負載狀態 ♦	√	×	×	×	×	×
延遲關閉 ♦	√	×	×	×	×	×
自動關閉定時器 ♦	√	×	×	×	×	×
電源保護 *	√	×	×	×	×	×
充電保護 *	√	×	×	×	×	×
韌體升級	√	×	×	×	×	×
能源使用情況 *	√	×	×	×	√	√
太陽能統計 *	√	×	×	×	×	×

^*僅適用於濕接點

^♦僅適用於濕接點和乾接點（開/關模式）

^§設備類型可在第三方應用中修改。例如，Apple Home 允許將“插頭”更改為“插頭/燈/風扇”



故障排除

1. 為什麼我在 Tapo App 中看不到能源監控功能？

A:S110E 僅在濕接點模式下運作時才支援能量監控。如果在濕接點模式下問題仍然存在，請聯絡技術支援

2. 我不知道該選擇乾接點模式還是濕接點模式。我該如何選擇？

A: 當負載設備自備電源，且與 S110E 電氣隔離時，應使用乾接點模式，適用於控制車庫門和門禁系統；濕接點模式則適用於燈、插座等 S110E 直接為負載供電的設備，如果不確定，請參考應用內指南或諮詢合格的電工。

3. 為什麼設定完開關類型後，開關類型無法正常運作？

A:如果您的實體開關沒有按預期運行，您可能在 App 中選擇了錯誤的類型 - 嘗試在按鈕和蹺板之間切換。

4. 為什麼我的負載設備閃爍或無法持續亮著？

A: 負載閃爍或不穩定通常是由於接線鬆動、電源電壓不足（尤其是在濕接點模式下）或負載類型與基於繼電器的控制不相容造成的。

5. 為什麼我無法透過掃描貼紙 QR Code 來完成 Matter 設定？

A: 如果自 Tapo APP 初始設定以來已過去超過 15 分鐘，配對視窗可能已關閉，因此請從 App 中開啟 Matter 代碼以重新啟動設定模式並完成配對，而不是掃描貼紙。

6. 為什麼我在 Alexa 中看不到車庫門設備的控制開關？

A: 啟用 PIN 碼後，Alexa 會將裝置類型識別為車庫門，出於安全考慮，Alexa App 中的螢幕控制功能將被停用。您只能使用正確的 PIN 碼透過語音命令進行操作。如果您未啟用 PIN 碼，則控制開關將顯示在使用者介面中。
