如何安裝 Tapo 智慧開關模組 (Tapo S112)

Tapo S112 是一款雙通道繼電器模組，可透過 Wi-Fi 和藍牙連接和控制。非常適合控制雙向馬達和燈光。

工作模式

Tapo S112 支援雙模式，讓您可以整合各種設備。

在捲簾模式（預設模式） 下，它非常適合連接雙向控制電機，用於操作捲簾門和遮陽篷。繼電器不會同時閉合，從而確保電路安全。

在開關模式下，您可以無縫控制燈光、插座和電地暖，而無需更換傳統開關。在此模式下，雙通道繼電器獨立工作，以控制連接的負載。

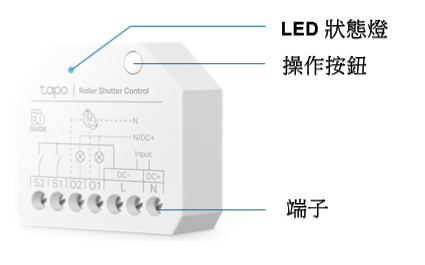

外觀

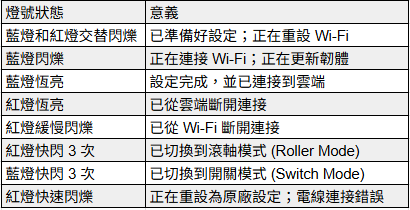

LED 狀態

按鈕說明

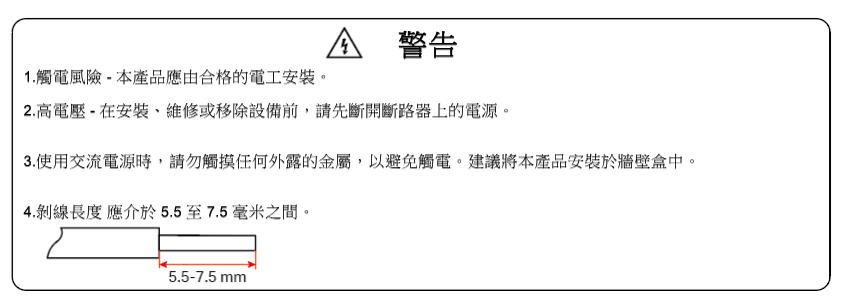

為防止觸電，接線後請勿觸摸設備。僅在直流電源供電時使用設備按鈕。

• 開啟/關閉設備 ：按一次。在開關模式下，此按鈕可同時控制兩盞燈。
• 重設 Wi-fi 並保留先前的設定：按住 5 秒。
• 恢復原廠設定 ：按住 10 秒，直到 LED 閃爍紅色，然後放開。

端子接點

• S1/S2：連接傳統開關。開關的另一端連接到 L（DC-）端子。開關類型詳情請參閱 了解開關類型 。

S1 控制 O1，S2 控制 O2。如果接反，您可以在應用程式中交換它們。按鈕開關和翹板開關均支援。

• O1/O2：滾軸模式下，連接馬達。開關模式下，連接燈、插座等設備。
• L: 對於交流輸入，連接到火線路線。
• N:對於交流輸入，連接到中性線。
• DC-：對於直流輸入，連接到負極 。
• DC+：對於直流輸入，連接到正極 。

接線影片

開始之前

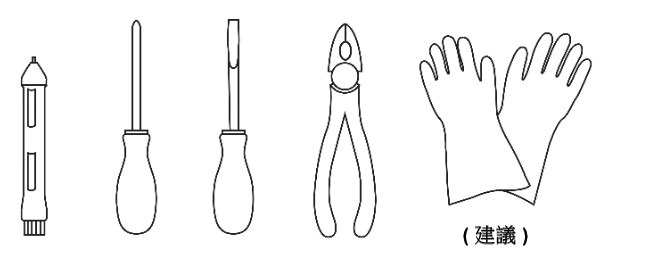

• 您需要的工具

• 了解電線

不同國家的電線顏色代碼不同。請參考當地法規以了解電線顏色要求。

有關歐洲國家的電線顏色要求，您可以參考 歐洲（包括英國）的電線顏色代碼（IEC） 。

• 了解開關類型

蹺板開關 ：搖臂開關，也稱為撥動開關，一旦切換，就會鎖定到位。它會一直保持在「開」或「關」的位置，直到再次操作為止。

按鈕開關 ：復歸開關(無段)放開後會回到原始位置。無法根據外觀識別其當前狀態。

如果您仍然無法分辨開關類型，您可以在 Tapo App 上變更開關類型，嘗試哪一種符合您的需求。

接線說明

此處介紹一下 S112 端子的接線方法

L (DC-), N (DC+)

將 L(DC-) 和 N(DC+) 連接到電源。

• 交流輸入

L 端子：連接火線。

N 端子：連接中性線。

• 直流輸入

DC- 端子：連接到直流電源的負極 。

DC+ 端子：連接直流電源的正極 。

O1, O2

滾軸模式：將 O1/O2 連接至馬達。開關模式：將 O1/O2 連接至負載設備（例如燈/插座）。

• 滾軸模式（交流電源）

O1/O2 端子：分別接馬達的兩個輸入端子。

• 滾軸模式（直流電源）

必須在 S112 輸出（O1、O2）和直流馬達輸入之間連接一個附加電流控制模組來控制正向/反向旋轉。

• 開關模式

您可以將 O1/O2 連接到一個或兩個負載設備（燈/插座）。

S1, S2, L

使用包裝中提供的 3 條跳線將 S1/S2/L 連接到按鈕開關或蹺板開關。

S1/S2/L 端子：連接開關。

1. 從 App Store 或 Google Play 取得 Tapo APP 並登入。.

2. 打開 Tapo 應用程式。

3. 點選應用程式中的「 + 」按鈕，然後選擇新增裝置 。

4. 選擇開關/按鈕 ，然後選擇 Tapo S112 。

5. 根據需要將工作模式設定為滾軸模式或開關模式。

6. 打開斷路器。 LED 指示燈應閃爍藍色和紅色。

如果 LED 指示燈沒有閃爍藍光和紅光，您可以在 8 秒內開啟和關閉外部開關 5 次，以啟用設定模式。如果是搖桿開關，請快速撥動 10 次。

7. 依照應用程式說明完成設定。

由於與第三方應用程式的相容性問題，透過 Matter 添加 S112 可能會導致某些功能不受支援。詳情請參閱 透過 Matter 新增 S112 裝置時不支援的功能 。

如果您仍需要透過 Matter 控制 S112，請確保已在 Tapo APP 中完成以下基本配置。建議透過 Tapo APP 添加設備。

設備設定頁面：工作模式、開關類型、按鍵配置、位置校準（滾輪模式）

要了解有關 Matter 的更多信息，請訪問 支援 TP-Link Matter 的設備的問答 。

透過 Matter 增加 S112 裝置時不支援的功能

開關模式

滾軸模式

重置您的裝置

注意：為防止觸電，接線後請勿觸摸設備。僅在直流電源供電時使用設備按鈕。

請使用 Tapo APP 來設定、配置或重設您的裝置。

如果您無法連接到設備，請嘗試以下步驟：

•在 4 秒內將外部開關 S1 或 S2 撥動 5 次，即可重設 Wi-Fi，同時保留先前的設定。對於蹺板開關，請快速撥動 10 次。

• 按住裝置按鈕 5 秒鐘可重設 Wi-Fi，同時保留先前的設定。

• 按住裝置按鈕 10 秒鐘 ，直到 LED 閃爍紅色，然後放開即可恢復原廠設定。

將未使用的開關轉換為無線開關

在交換模式下，可以將冗餘的、未使用的通道轉換為無線開關模式。

例如，您可以在 Tapo APP 上前往“ 設備設定 > 切換到無線開關 ”，將 S2 轉換為無線開關。這樣，S2 將不再直接控制 O2 的開關。 S2 可以作為場景觸發器，讓您只需點擊即可啟動「外出模式」。

設定開關類型

設定好 S112 後，在 Tapo App 的裝置設定頁面，選擇開關類型 ，並依實際情況將開關類型設定為蹺板開關或按鈕開關 。

反轉開關控制方向

滾軸模式： 如果電動蓋板的移動方向與實體按鈕相反，您可以進入“裝置設定 > 按鈕設定 > 實體/應用程式按鈕設定”，點擊“切換方向”來變更開啟/關閉順序。

開關模式： 如果按鈕沒有操作正確的設備，您可以進入“設備設定> 按鈕配置”，點擊“交換連接的設備”來切換受控設備。

1. 滾軸無法正常控制怎麼辦？

答：請重新校準電機，確認滾軸是否能正常控制。如果問題仍然存在，請聯絡技術支援。

要校準電機，請前往 Tapo APP 的「設備設定 > 位置校準」頁面。您可以選擇自動校準或手動校準。

2. 手動調整馬達方向或旋轉馬達後，App 中的位置百分比與實際位置不符怎麼辦？

答：如果您修改了馬達方向，建議在 Tapo APP 中再次嘗試位置校準，以確保準確操作。

注意：校準後，避免快速連續啟動/停止電機，以確保準確的位置百分比控制。

3. 為什麼在 Tapo APP 中使用 S112 的滾軸模式時看不到電量監控功能？

答：為了確保功能的穩定性和準確性，能量監控暫時僅支援開關。

4. 為什麼 S112 在 Alexa 中顯示的開/關百分比與滾軸模式下的實際狀態相反？

答：這是與 Alexa 的兼容性問題。為了實現精準控制，我們建議您使用 Tapo App 或其他支援 Matter 的應用程式。

5. 為什麼 S112 加入 Apple Home 後，裝置詳情有時會顯示「未知」？

答：Apple Home 目前與此類設備的兼容性有限。您可以在 Tapo APP 中查看詳細資訊。

6. Google Home 只顯示開/關按鈕，沒有位置百分比控制項怎麼辦？

答：此問題與 Google Home 應用程式的特定版本有關。請確保您的手機作業系統和 Google Home 應用程式版本都已更新。如果問題仍然存在，為了獲得完整功能，建議使用 Tapo APP 或其他支援 Matter 的應用。

7. 為什麼第三方 App 上無法卸載 S112？

答：S112 的設計是作為 Bridge 設備或 Hub 設備添加的。如果您需要徹底移除 S112 設備，則需要移除對應的 Bridge 設備或 Hub 設備。
